Exemple d'utilisation de la Strateo3D DUAL600 utilisée chez un industriel de la mobilité

L'impression 3D utilisée pour développer un système innovant de rétrovision par caméras
Votre panier a été mis à jour avec succès.
Une erreur est survenue lors de la mise à jour de votre panier.



Cas d'utilisation de lautilisée pour développer un système de rétrovision par caméras :

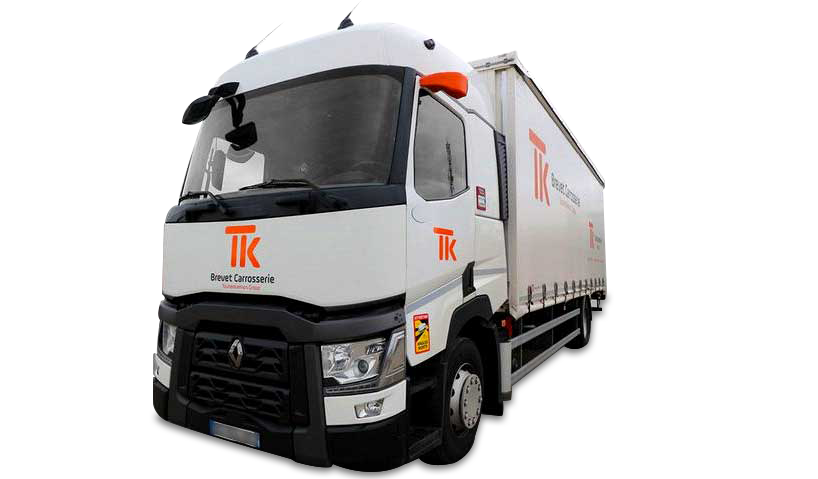

TOUTENKAMION GROUP est le leader Européen dans la conception, fabrication et transformation de cabines poids lourds et d'unités mobiles, réalisées sur mesure à l'unité ou en série sur camions porteurs, semi-remorques, conteneurs ou shelters.



Téléchargez le cas d'utilisation (*.pdf)


- Quel était votre besoin initial ?

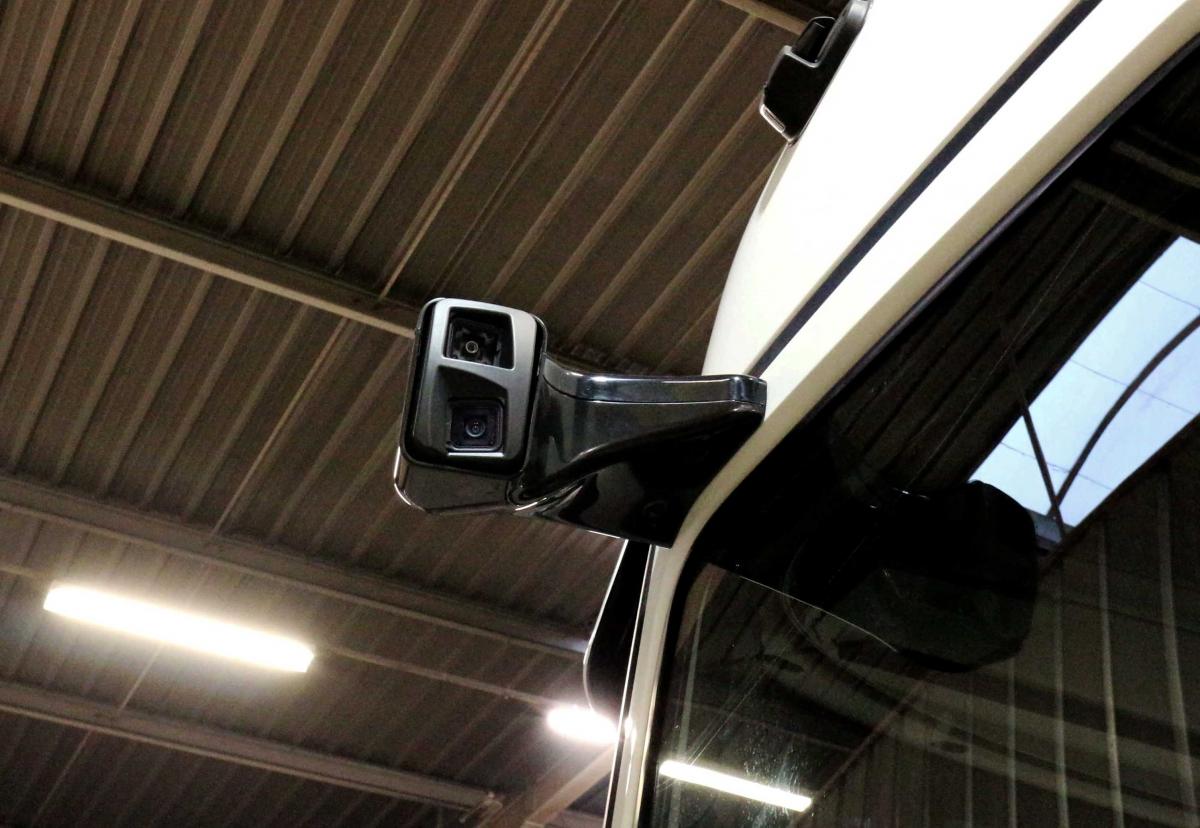

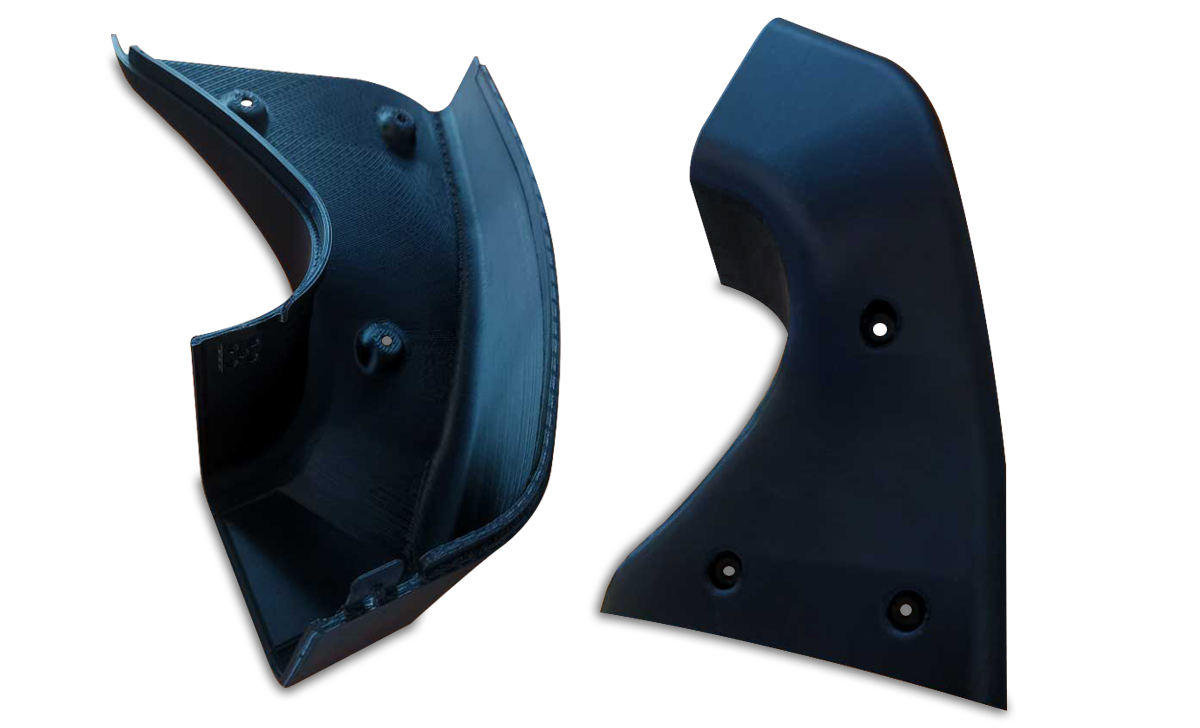

Nous avions besoin de réaliser des prototypes avec des délais assez courts. Notre but était aussi de garder une pièce la plus représentative possible de la pièce finale car nous avions besoin de valider le design et l’assemblage des pièces de notre solution de rétrovision par caméra comme on peut le voir ci-dessous avec les capots haut et bas d'un rétroviseur.




- Comment la pièce a été modélisée (logiciel) ?

La pièce a été modélisée par notre bureau d’études sur le logiciel SolidWorks.

- QUEL MATÉRIAU A ÉTÉ UTILISÉ POUR L’IMPRESSION, ET POUR QUELLES RAISONS ?

Nous avons utilisé l’ASA pour réaliser le prototype suite aux conseils de la société eMotion Tech.

- DE QUELLE MANIÈRE AVEZ-VOUS DÉTERMINÉ LES DIFFÉRENTS PARAMÈTRES DE FABRICATION (ÉPAISSEUR DE COUCHES, POSITIONNEMENT, TAUX DE REMPLISSAGE, ETC…) ?

Les pièces ont été imprimées en simple extrusion avec une buse d'un diamètre de 0.6 mm permettant de déposer des couches de 0.4 mm de hauteur.

- LA PIÈCE DEVAIT-ELLE ÊTRE IMPRIMÉE EN PLUSIEURS PARTIES ? SI OUI, COMBIEN ? IMPRIMÉE EN UNE SEULE FOIS SUR LE MÊME PLATEAU OU EN PLUSIEURS ?

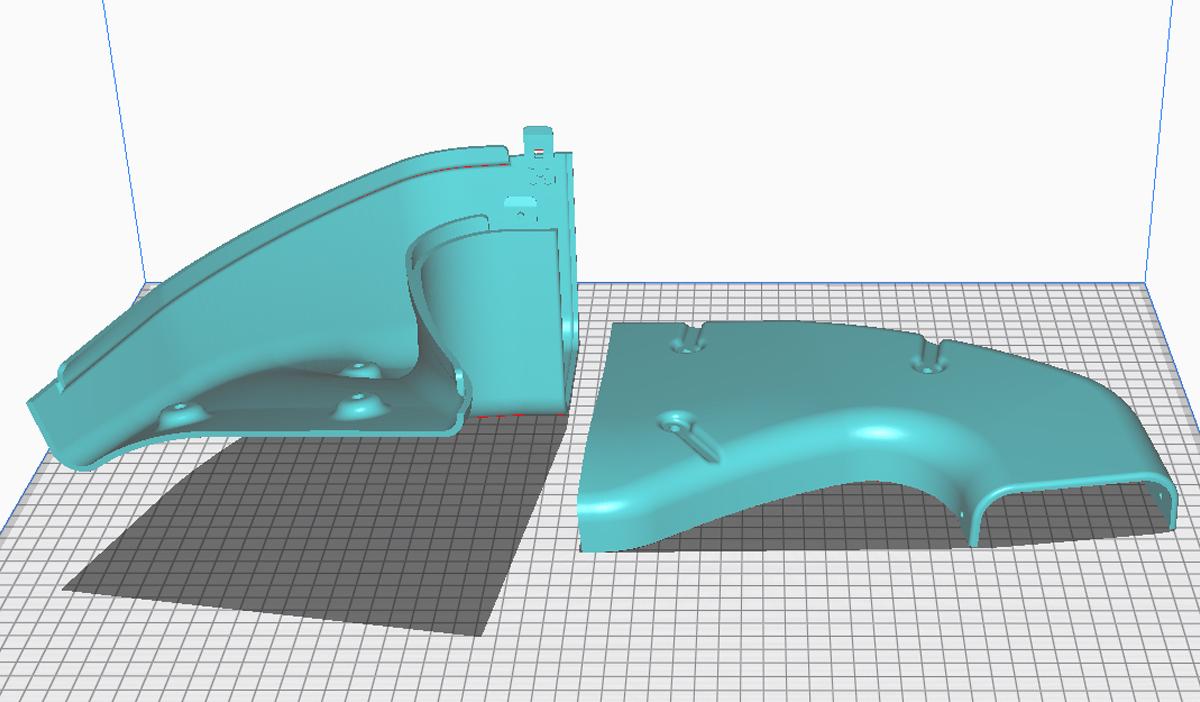

Les coques de notre produit sont composées de deux pièces chacune, une pièce haute et une basse pour chaque rétroviseur. Celles-ci ont donc été imprimée en deux parties sur un même plateau. De plus, les dimensions du plateau d’impression de la machine ne nous permettaient pas d’imprimer les coques droite et gauche en une seule impression.

- COMBIEN DE TEMPS L’IMPRESSION A-T-ELLE DURÉ ?

L'impression de chaque coque (partie haute & partie basse) a nécessitée 63 heures d'impression.

- QUELS AVANTAGES AVEZ-VOUS TROUVÉ À UTILISER LA STRATEO3D DUAL600 POUR IMPRIMER CETTE PIÈCE ?

La taille d’impression de la Strateo3D a représenté un avantage considérable pour nous car nous sommes susceptibles de réaliser des pièces dont les dimensions sont assez importantes. La réactivité et l’écoute des équipes a également été d’une aide précieuse pour mener à bien notre projet dans les temps impartis.

- POURRIEZ-VOUS EFFECTUER UN COMPARATIF AVEC UNE AUTRE MÉTHODE DE FABRICATION (TEMPS, COÛT, ETC…)

Les rétroviseurs caméras sont une nouveauté et relève de procédés récents. Nous n’avons donc pas d’expérience précédente avec laquelle comparer l’impression 3D.

- Envisagez-vous d'autres utilisations de la machine / sollicitations du service d'impressions

Tout à fait. Nous avons été satisfaits de cette expérience et avons dorénavant pour objectif d’implanter de plus en plus l’impression 3D dans la conception de nos prototypes et même de nos produits finis.


Clément GISLARD, BREVET CARROSSERIE





Téléchargez le cas d'utilisation (*.pdf)









Prêt à gagner en productivité en intégrant une solution de fabrication additive à vos process ?
n'hésitez pas à nous consulter pour nous faire part de vos besoins.



Demander à être rappelé

ÉtiquetteValue
DimensionsHauteur 850mm, Largueur 950mm, Profondeur 720mm
Volume d'impression600 * 420 * 500 mm (126 litres)
Type de consommableTous les matériaux non propriétaires disponibles au format 1.75mm : PLA, ABS, PETG, TPU, HIPS, PVA, BVOH, PA 6-66, PC, ASA, Acétate, PEKK (outil haute température nécéssaire)
Extrusion2 extrudeurs, bi-matière, bi-couleur
Diamètre de buses0,4 à 1,2mm
Température d'extrusion (Standard / Haute température)300°C / 400°C
Lit chauffant140°C
température de l'enceinteChauffe active jusqu'à 70°C (avec l'outil hautes températures) et 60°C (avec outil standard)
Précision XY du robot (mm)5µm
Précision Z du robot (mm)0,8µm
FiltrationFiltration HEPA + charbon actif
LogicielStratocontrol3D développé par eMotion Tech : gestion multi utilisateur, conversion en gcode intégré à la machine
ConnectivitéUSB, WIFI, ETHERNET
Poids100kg
Epaisseur des couches0,1mm à 1mm
Systèmes d'exploitation supportésMac OS, Windows, Linux, Android, IOS et tout système intégrant un navigateur
